400-0769-878今天來偉順硅膠按鍵廠家說一下這種像藝術品一樣的按鍵觸點!這種觸點使用導電硅膠按鍵,導電硅膠按鍵非常常見的,比如你家里的電視遙控器上的按鍵,你拆開遙控器以后,在按鍵的背面,有一個小黑點,這個小黑點就是導電硅膠(行業稱之為碳粒)。

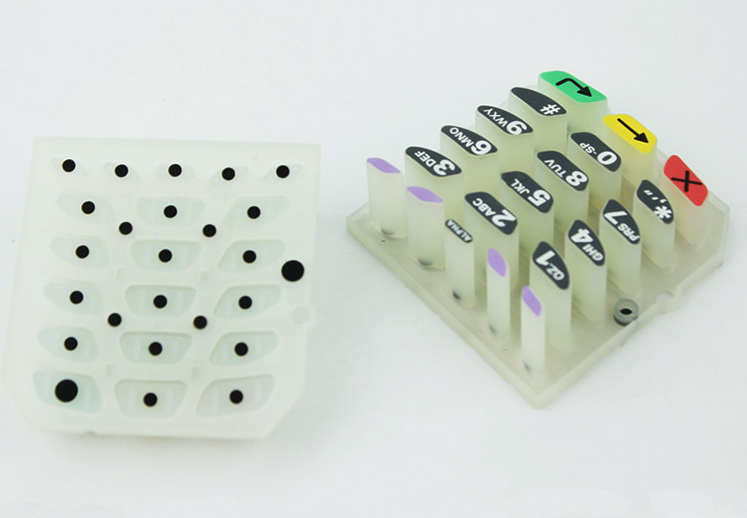

導電硅膠按鍵

非導電硅膠按鍵
如上圖所示:這兩張圖是導電硅膠按鍵和普通按鍵,一個是沒導電碳粒的和有碳粒的;其實他們的原理都一樣,都是按下按鍵后,導通兩個觸點。不一樣的地方是,普通按鍵是焊接到焊盤上使用,而導電硅膠按鍵是固定在產品的外殼上使用。導電硅膠按鍵不僅僅是用在電視遙控上,在很多其它消費電子產品、醫療產品、手持儀器以及工控產品上,也會用到。這種按鍵的PCB設計,沒有章法,沒有規則,任由你設計它的形狀和纏繞方式,只要兩個接觸點不連通即可。PCB設計方法普通按鍵使用的是焊盤,所以無需多慮,做出來電路板,焊盤就是裸露的,等著你去焊接按鍵。導電硅膠按鍵的觸點,需要我們稍微的費一點功夫。這個觸點,可以事先畫好一個封裝,也可以直接在PCB中布線的時候畫。
導電硅膠按鍵的辨別方法
導電硅膠按鍵一般使用兩種導電材料:導電黑粒和油墨導電,那么如何區別這兩種導電硅膠按鍵呢?
1,黑粒導電硅膠按鍵辨別方法,看按鍵底部是否有黑色的圓點,而且這個圓點要有一定的厚度,也有的是帶有紋理的圓點,如果符合這兩個條件之一的那么就是黑粒導電硅膠按鍵。
2,油墨導電硅膠按鍵辨別方法,同樣是查看按鍵底部是否有黑色圓點,而且這個圓點特別薄,也有的是隨著按鍵底部形狀而形成一小黑塊,用指甲根本是無法扣掉的那種就是油墨導電硅膠按鍵

導電膠按鍵和非導電硅膠按鍵的區別,怎樣辨別導電硅膠按鍵
說到硅膠按鍵相信大家都知道,硅膠按鍵和其它按鍵一樣,只要產品是需要用到按鈕的,那么硅膠按鍵就可以派上用場,例如;“遙控器按鍵、儀器設備按鍵、電子詞典按鍵”包括所有電子產品都可以使用,那么大家是否知道,是什么讓硅膠按鍵變成導電硅膠按鍵呢,我們又如何辨別什么是導電硅膠按鍵,接下來小編將給大家細細道來。
在導電硅膠按鍵當中通常分為兩種導電材料:
1,(導電黑粒)原理:導電粒子間的相互接觸,形成導電通路,使導電膠具有導電性,膠層中粒子間的穩定接觸是由于導電膠固化或干燥造成的。導電膠在固化或干燥前,導電粒子在膠粘劑中是分離存在的,相互間沒有連續接觸,因而處于絕緣狀態。導電膠固化或干燥后,由于溶劑的揮發和膠粘劑的固化而引起膠粘劑體積的收縮,使導電粒子相互間呈穩定的連續狀態,因而表現出導電性。
2,(油墨導電)導電油墨(electrically conductive printing ink),用導電材料(金、銀、銅和碳)分散在連結料中制成的糊狀油墨,俗稱糊劑油墨。具有一定程度導電性質,可作為印刷導電點或導電線路之用。
